CTP: Экспонирующее устройство

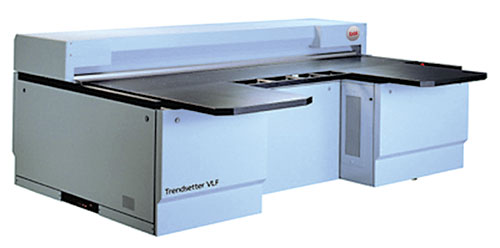

Trendsetter Quantum VLF 5067F





Описание Trendsetter VLF 5067F



Устройство Trendsetter VLF 5067F большого формата использует схему с внешним барабаном, форма при этом изгибается в том же направлении, что и при монтаже на формный цилиндр печатной машины.  Модель Trendsetter VLF 5067F поддерживает любой формат форм (из допустимого диапазона), а значит, совместима с широким спектром печатных машин.

Trendsetter VLF 5067F использует инфракрасный источник излучения с длиной волны 830 nm. Термическое экспонирование форм гарантирует четкие края растровой точки, это обеспечивается физикой самого процесса, и приводит к значительному повышению качества пластин, что особенно заметно на работах, использующих высоколиниатурное и стохастическое растрирование.

Что означает слово  Quantum в CtP-устройстве? Это значит, что CtP построено на базе термоголовки Quantum, реализующей уникальные технологии Kodak/Creo, в том числе:
• сверхжесткая квадратная точка SquareSpot;
• стохастическое растрирование второго порядка Staccato 20;
• температурная компенсация;
• динамическая автофокусировка и полная устойчивость к сбою
индивидуального лазера – рисование пластины не прерывается.



Производительность

По производительности CtP-устройства Kodak разделяются на модификации: S – стандартная скорость, F – высокая производительность, V – очень высокая производительность, X – максимальная производительность.



Станция управление выводным устройствомTrendsetter VLF 5067F
Аппарат функционирует под управлением сервера Prinergy, оснащенный опциями, учитывающими особенности технологического процесса:
- спуск полос в растровом процессоре (in-RIP imposition) с проверкой корректности путем предварительной печати (blueprint);
- экранный контроль совмещения лица и оборота (back&front preview);
- цифровая цветопроба (digital proofing);
- автоматический треппинг (in-RIP trapping);
- учет особенностей при обработке (углы растра, компенсация геометрических искажения и растискивания);
- многопроцессорные комплексы и дисковые массивы RAID для эффективной работы с большими объемами информации.



Экспонирование

После экспонирования в устройстве CtP пластина, как и традиционная, обрабатывается в проявочном процессоре, обработка производится при нормальном дневном освещении. Причем для современных термопластин не требуются специальные операции, такие как диффузия, прогрев и прочее, не используются соединения серебра и других тяжелых металлов. Это позволило производителям формных процессоров, в том числе компании Glunz & Jensen, сертифицировать часть своих моделей на обработку форм, экспонированных методом CtP.



Спецификация и характеристики
Механизм: внешний барабан, большой формат 1270х1702 mm
Источник излучения:  линейка диодов 830 нм и опто-электронный затвор, 240 лучей.
Лазерное пятно: SquareSpot;
Динамический автофокус: да
Производительность пластин/час: 16
Разрешение, dpi: 2400
Максимальная линиатура, lpi: 450
Стохастика: Staccato 20
Макс.формат пластины,мм: 1702х1270
Мин. формат пластины, мм: 508x394
Толщина пластины, мм: 0,15-0,5
Повторяемость, полный формат, мкм: ±8
Загрузка материала: полуавтомат
Диапазон рабочих температур: °С: 17-32
Электропитание, В/кВт: 220/20/1,0
Сжатый воздух: да
Габаритные размеры (ДхШхВ),мм: 3124x1803x1168
Масса устройства, кг: 1225
